炉灶动火状态监测模块

“睿安”炉灶动火状态监测模块产品说明书

1、产品简介

“睿安”炉灶动火状态监测模块，由炉灶动火状态传感器和电流互感器组成，本模块应用先进的设备工作电流检测与电流信号自动转换处理技术，通过在线检测动火炉灶设备的工作电流，可在线自动、准确识别判断各种使用鼓风机助燃的商用燃气灶和电磁/电热烹饪设备动火/关火状态，并通过信号线将探测信号传输给餐厨动火离人报警控制器。其测量量程范围大，响应速度快，判断准确。

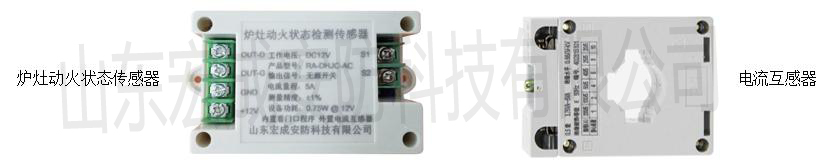

  产品图片

       产品型号：RA-DHJC-AC

2、产品特点

（1）判断准确

可准确识别判断各种使用鼓风机助燃的商用燃气灶和电磁/电热烹饪设备动火/关火状态

（2）反应速度快

    200ms时间内即可监测感应并做出所监测动火烹饪炉灶设备的动火状态识别判断

（3）测量量程大

    测量炉灶功率范围200W～200KM，可对一个整体厨房的动火炉灶设备进行在线监测

（4）性能可靠

采用ABS阻燃工程塑料外壳和高品质电子元器件，性能稳定可靠，经久耐用

3、适用范围

本炉灶动火状态监测模块，适用于对餐厨各种鼓风式燃气中餐炒菜灶、大锅灶、低汤灶和各种商用电磁中餐灶、大锅灶、低汤灶及各种电炸炉、电扒炉、电烤炉等烹饪设备动火/关火状态的在线自动监测。

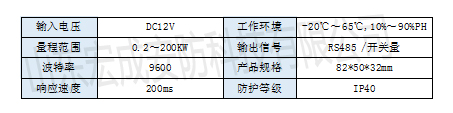

4、技术参数

5、安装方式

本炉灶动火状态监测模块中的电流互感器，安装于厨房动火烹饪设备配电箱内便于固定和接线的位置，炉灶动火状态传感器或安装于距配电箱3m外墙壁上（配有专用机箱盒）适当位置，每个有鼓风式燃气灶或电磁、电热炉灶的动火操作间应安装1套。

6、接线方式

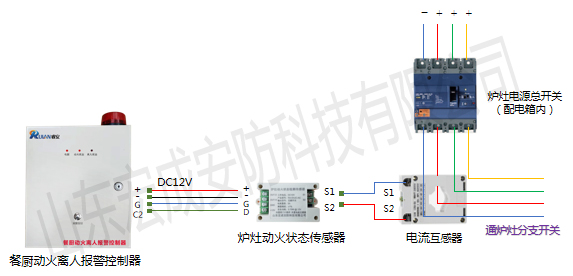

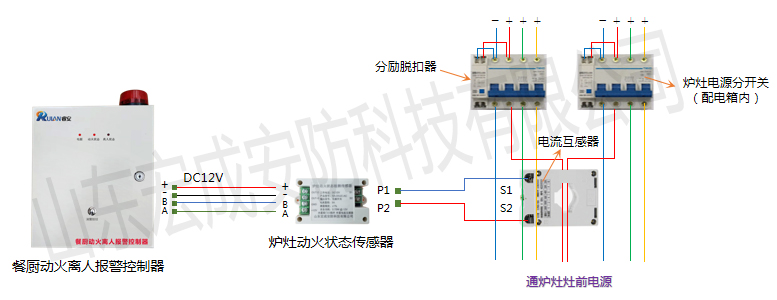

本炉灶动火状态传感器的电源输入端与餐厨动火离人报警控制器的DC电源输出端相接，信号采集端口与电流互感器的信号输出端口相接，信号输出端与餐厨动火离人报警控制器的RS485信号采集端（RS485信号输出的）或动火状态采集端（开关量信号输出的）相接，如下图所示：

A、RS485信号的

     有动火炉灶电源总开关的

     有动火炉灶电源总开关的

B、开关量信号的

有动火炉灶电源总开关的

无动火炉灶电源总开关的
